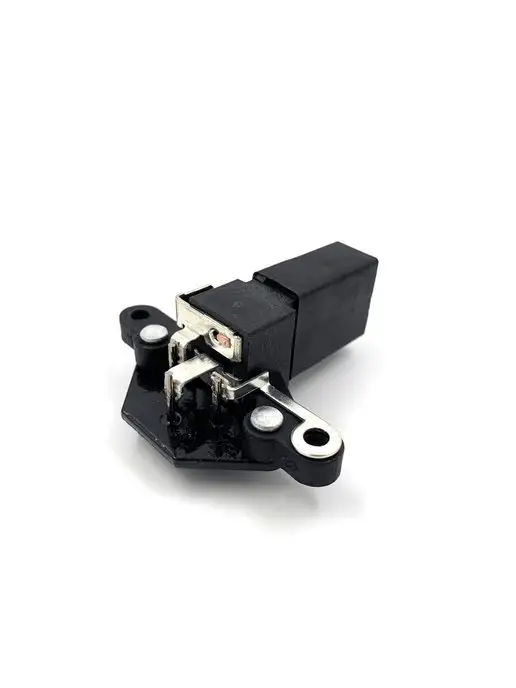

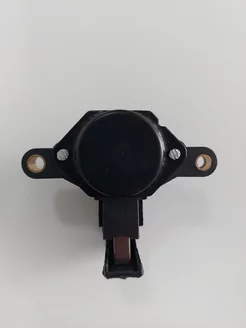

Орбита Регулятор напряжения для а м Ока 1111, ГАЗ, УАЗ

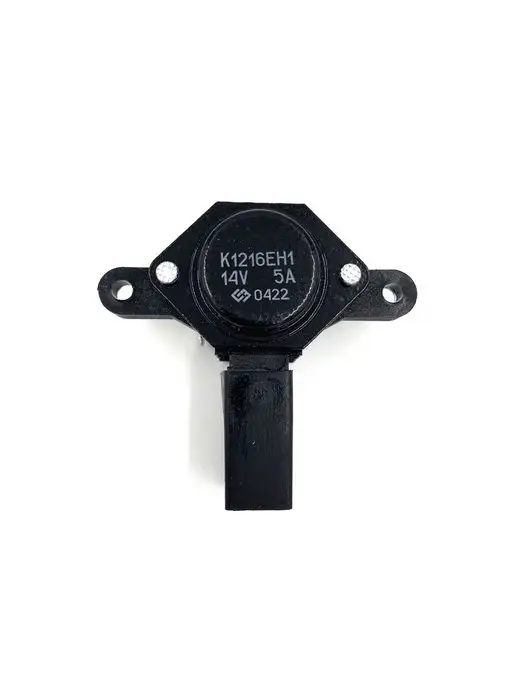

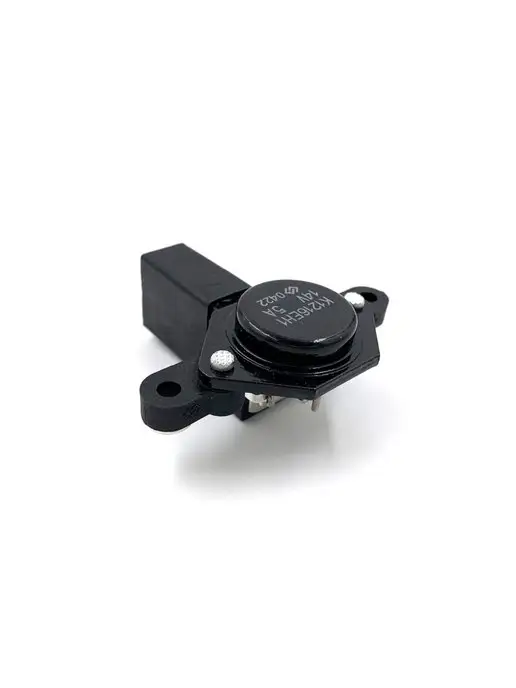

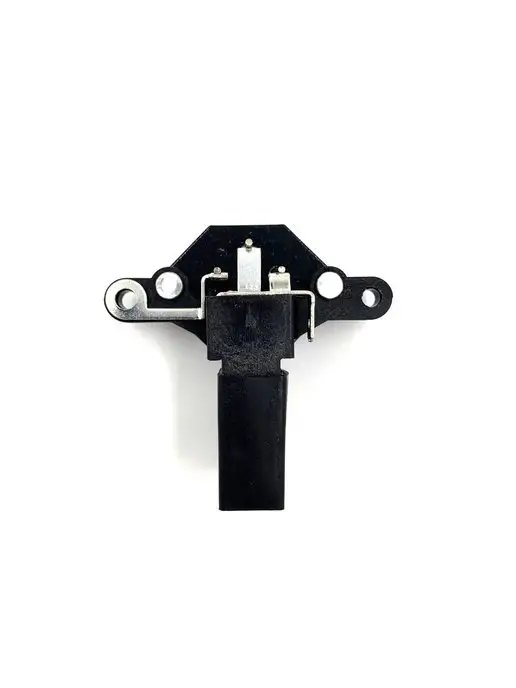

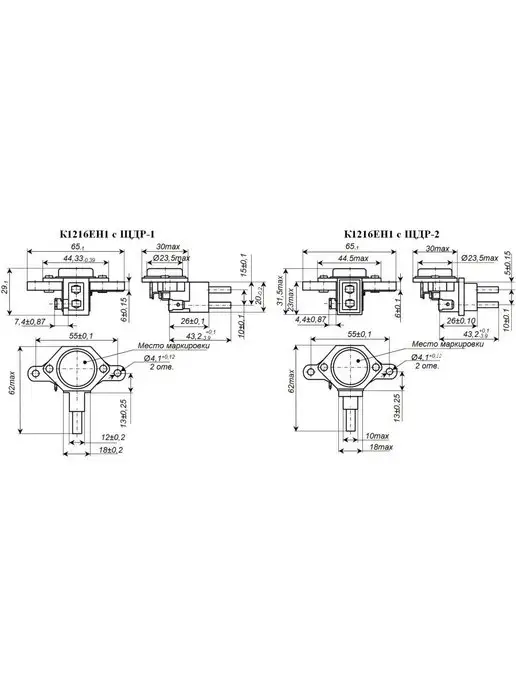

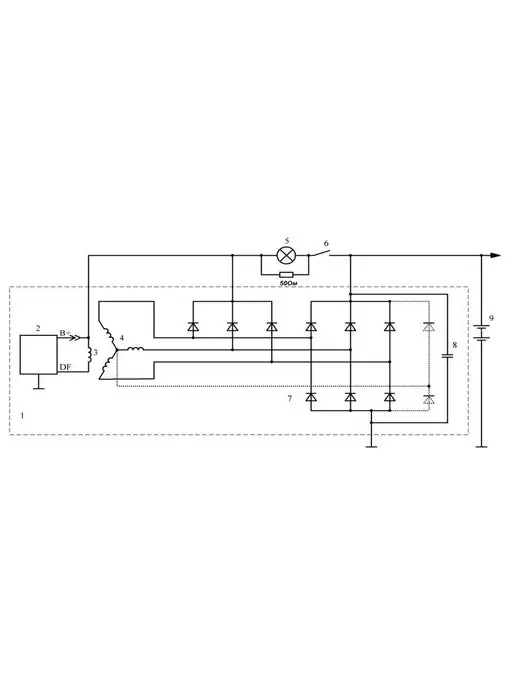

Регулятор напряжения со щёточным узлом 87.3702 для автомобилей LADA (ВАЗ) 1111 Ока с генератором 26.3771, ГАЗ, УАЗ (c двигателями ЗМЗ 406.10, 4061.10, 405.10, 409.10) и других с генераторами 2502.3771 и его модификациями. Предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Данный регулятор напряжения используется как c выпрямительными блоками в составе генераторов, так и с выпрямительными ограничительными блоками. Регуляторы напряжения выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751. Диапазон рабочих температур: - 50 …+125 ˚С. Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5 А: 14,1 ± 0,2 В. Максимальный ток выходной цепи: 5 А. Коэффициент термокомпенсации Uрег: -7,0 ± 1,5 мВ/˚С. Остаточное напряжение на выходе при токе 5 А: не более 0,8 В. Усилие прижима щёток на контактные кольца генератора: 240 - 300 г. Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В: тип импульсов 5, степень жёсткости IV, функциональный класс В. Обозначения на схеме включения регуляторов напряжения со щёточным узлом 87.3702 в составе генераторной установки: 1 - генератор, 2 - регулятор напряжения, 3 - обмотка возбуждения, 4 - обмотка статора, 5 - контрольная лампа, 6 - контакты замка зажигания, 7 - выпрямительный блок, 8 - конденсатор, 9 - аккумуляторная батарея.
