Онлайн проекты Проект хозблока с террасой 4,5х5,5м

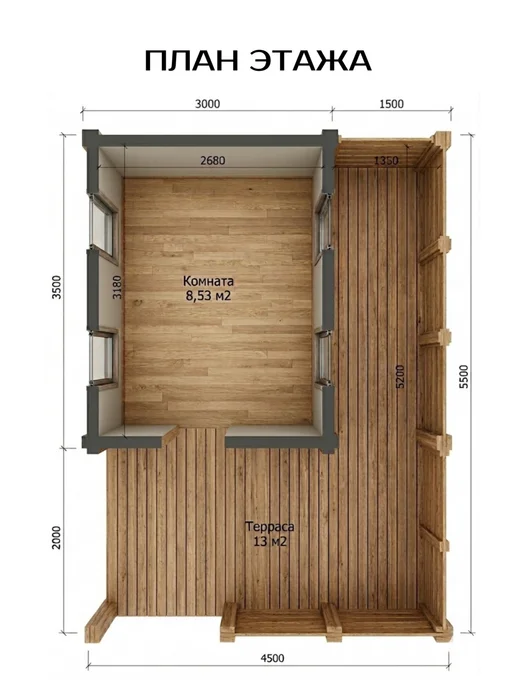

Архитектурные решения Архитектурный облик постройки отличается функциональностью и простотой. Наружная отделка фасада выполнена с использованием имитации бруса. Конструкция включает в себя закрытое помещение и открытую террасу. Конструктивные решения Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 108 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из сухой доски 150х50 мм с креплением конструктивным саморезом. Устройство пола в зоне хозблока — шпунтованная доска сосна 90х28 мм. Крыша малоуклонная, стропила из сухой доски 150х50 мм, обрешетка 150х25 мм, покрытие кровли — металлопрофильный лист. Обшивка внутренних стен и потолка — OSB-9, обшивка наружных стен — имитация бруса 140х20 мм. Утепление хозблока выполнено из минеральной ваты, предусмотрены ветрозащитная мембрана и пароизоляция. Объемно-планировочные решения Планировка здания включает одно основное помещение (комнату) площадью 8,53 квадратных метра с внутренними размерами 2680 на 3180 мм. К основному объему примыкает открытая терраса площадью 13 квадратных метров. Состав рабочей документации Рабочая документация включает титульный лист, ведомость рабочих чертежей, пояснительную записку и указания к производству работ. В комплект входят визуализации, общие виды хозблока и фасады со всех сторон. Предусмотрены схемы расположения элементов фундамента с 3D схемами и провязкой винтового фундамента. Документация включает узлы и схемы устройства пола с 3D визуализацией, крепление свай, схемы расположения столбов и балок с 3D схемами. В комплект входят схемы расположения элементов стропильной системы с 3D схемами, узел устройства потолка, схемы устройства обрешетки с 3D визуализацией. Предусмотрены чертежи каркаса хозблока и всех четырех стен, наружной отделки хозблока и зашивки стен террасы, обшивки всех стен. Также включены доработка кровли, зашивка проемов, план кровли, общий вид кровли, этапы строительства, а также пошаговая схема сборки и оптимизация раскроя пиломатериалов.
